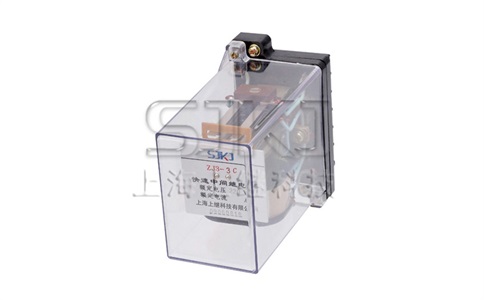

ZJ3-A系列快速中間繼電器
用途
ZJ3-A系列快速中間繼電器用于電力系統二次回路繼電保護和自動控制線路中，用作切換電路、增加保護和控制回路的觸點數量、觸點容量及出口跳閘電路。
結構
繼電器為電磁式動作繼電器。采用JK-1型殼體將DZK-900機芯裝入殼體中，具有透明的殼罩，可以清楚地觀察到繼電器的內部結構。
ZJ3-1A~2A繼電器只有一個電壓繞組；ZJ3-3A繼電器有一個電壓動作繞組及2個電流保持繞組；ZJ3-4A有一個電壓繞組和3個電流保持繞組；ZJ3-5A繼電器有一個電壓繞組和一個電流繞組，可以電壓動作或電流動作，電流動作時端子5和外附電阻的另一端連接是電壓保持，電壓動作時端子5和端子4連接是電流保持，根據使用情況可自行連接。
動作值
在正常工作條件下，電壓型繼電器的動作電壓為50%~70%額定電壓值。電流型繼電器的動作電流為不大于80%額定電流。
保持值
具有電流保持繞組的繼電器，保持電流不大于80%額定電流。ZJ3-5A當用電壓保持時不大于70%額定電壓。
返回值
繼電器的返回電壓不低于5%額定電壓。
動作時間
繼電器工作繞組激勵量為額定值時，其動作時間不大于10ms。
線圈溫升
a.環境溫度為40°C時，電壓繞組長期耐受110%額定電壓線圈溫升不超過65°C。
b.電流繞組耐受3倍額定電流歷時5s。
功率消耗
a.繼電器電壓線圈在額定電壓（或額定保持電壓）下，功率消耗不大于100W。（包括外附電阻）
b.繼電器電流線圈在額定電流（或額定保持電流）下，功率消耗不大于2.5W。
觸點容量：在電壓不大于250V，電流不大于1A，時間常數為5±0.75ms的直流有感負荷電路中，斷開容量為50W；在電壓不大于250V的交流電路（功率因素為0.4±0.1）中斷開容量為250VA。
長期允許接通5A。
使用和調試方法
繼電器應安裝在垂直平面上，繼電器接觸系統應處于水平位置。
電壓線圈必須按其額定電壓值串接相應的附加電阻。
動合觸點壓力不小于5s，動斷觸點壓力不小于15g。觸點間隙不小于0.9mm。觸點行程不小于0.2mm。
調整動作電壓和返回電壓以及動作時間，主要靠調整觸點片壓力的大小和動程以及觸點間隙和動作電壓互相兼顧來滿足要求。
