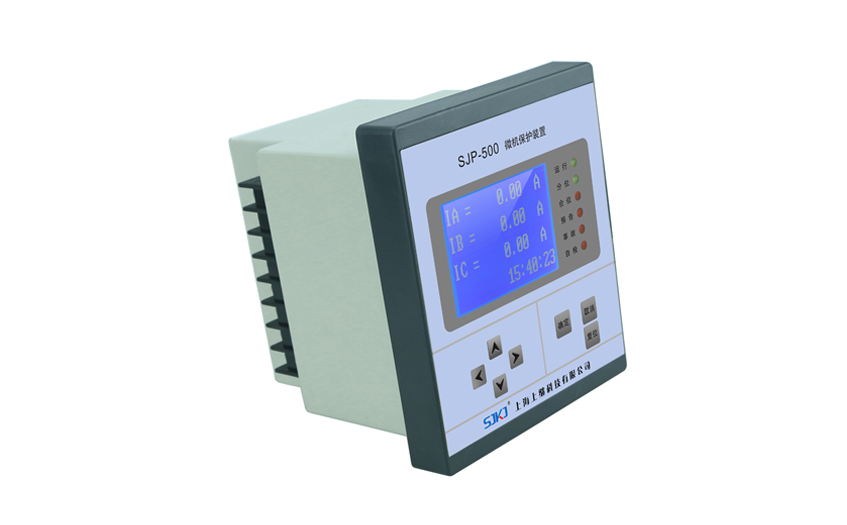

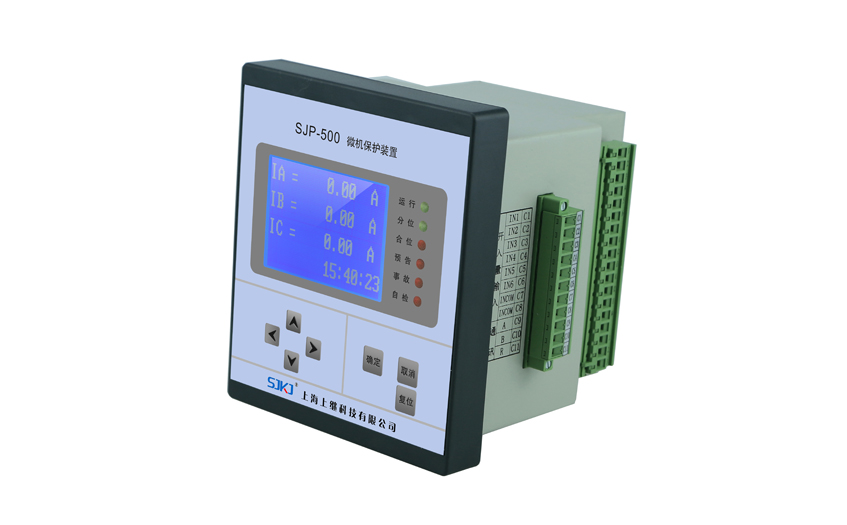

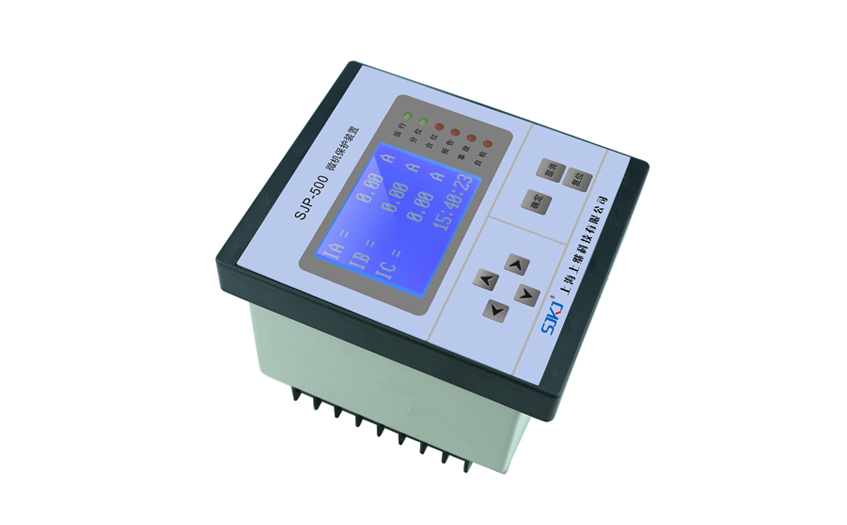

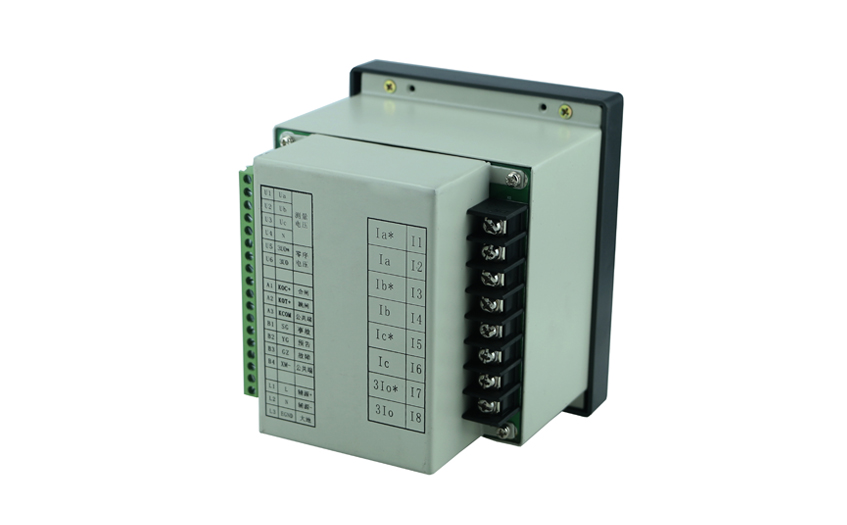

500系列微機保護裝置產品簡介

1.1應用范國

   500系列微機保護裝置是我公司推出的集簡易測量、控制、通訊于一體的一種經濟型保護裝置;針對配網終端配電室量身定做,以三段式電流保護為核心,配備電網參數、監視及采集功能,可省掉傳統的電流表、電壓表、功率表、頻率表等,并可通過通訊口將測量數據及保護信息遠傳上位機,真正實現配網自動化;裝置根據配網供電的特性, 在裝置內集成了多種保護功能, 本裝置最大的優點尺寸小, 不僅可安裝子普通環網柜也可方便安裝在各種充氣柜,起到二次回路保護,大大提高了裝置的使用靈活性為用戶節約了成本,本裝置尤其適用于10KV以下電壓等級的配網供電終端.

1.2保護功能及配置

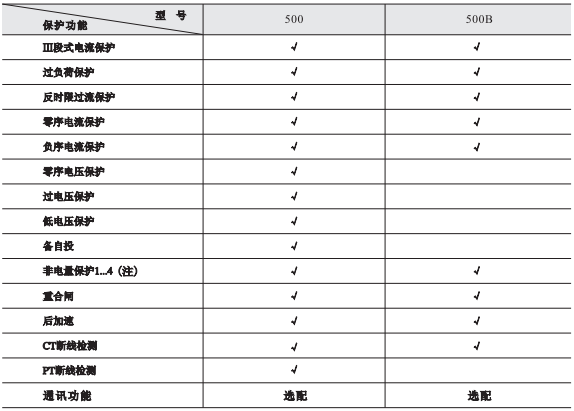

   500系列保護適用于線路保護, 電容出線保護, 廠用變保護和線路保護, 針對被保護設備及保護要求的不同, 500系列保護的型號和功能配置如下:

注: 非電量保護用于高溫、瓦斯等保護。

1.3主要特點

◆  500系列微機保護裝置采用32位般入式ARMCotex-M3處理器,運算速度快,高度集成的硬件電路設計,增強抗干擾能力,提高運行安全性和穩定性,裝置不僅具有配網終端設備的保護功能,而且對配網終端的電壓、電流、頻率、功率、電度量進行采集并進行數字化的處理和計算,并實時顯示在大屏幕液晶上,觀察直觀,直接替代老式的測量?jī)x表;交直流通用, 斷路器只需引出跳閘線圈及合閘線圈與對應接口, 最大限度的減少了二次接線的工作量,裝置提供預告信號與事故信號出口,方便與中央信號回路接口,保證了信號回路的完整性,使用本裝置, 實現了外部接線簡化, 解決了以往分立元件保護及測量不易維護的缺點, 完全代替開關柜上的保護和測量及操作回路,用一臺微機裝置實現高度集成的所有功能,大大降低成套設備成本,

◆可就地和遠方控制操作; 可靈活選擇和設定各種保護功能, 査詢各種信息,即可通過按鍵就地整定, 也可通過后臺計算機遠方整定, 時間通過后臺自動同步校正。

◆ 一臺裝置集成了配網終端的進線出線、變壓器、電容出線、母分保護的所有功能,提高了裝置的通用性,減少備品備件的數量。

◆全封閉金屬機箱,超薄型設計,深度僅有100mm,可方便安裝在各種環網拒中;具有很強的抗靜電、抗電磁干擾、抗機械振動能力,適合于分布式就地安裝在開關拒上;裝置設計新穎,結構合理,便于安裝、配線和調試,

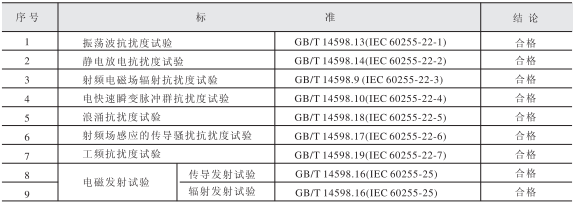

◆以下為“量度繼電器和保護裝置”標準規定的電磁兼容通用要求

◆表面貼工藝,重要器件(如電源模塊、互感器、繼電器、液晶顯示器、接線端子等)均采用國內外知名企業的成熟產品,保證裝置平均無故障時間大于100,000小時。

◆完善的自檢能力,裝置異常能自動告警告;具有相對完善的自保護能力,能有效防止接線錯誤和非正常運行引起的裝置永久性損壞。

◆人機接口符合人機工程設計要求,大屏幕液晶顯示(128X64) ,菜單化設計,中英文切換顯示.可顯示內容包括測量數據、開關量狀態、事件記錄、保護定值和系統參數等等。

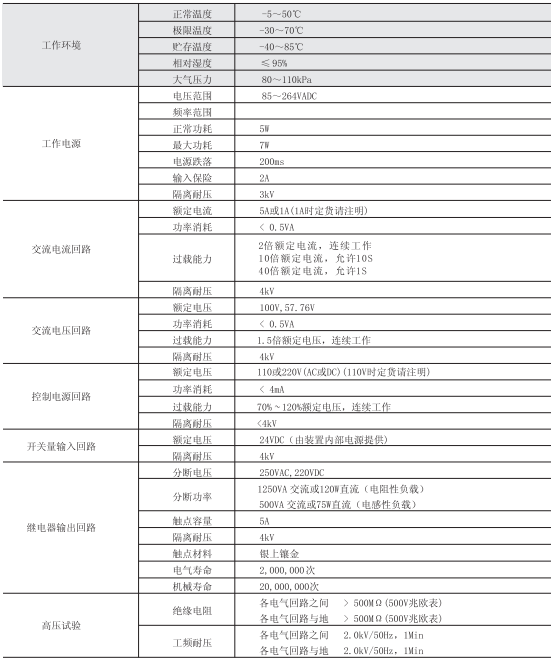

500系列微機保護裝置產品參數

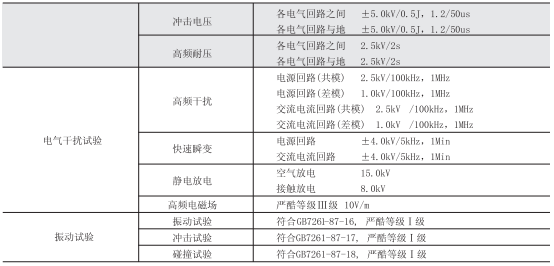

附錄A 參數技術表

附錄B 系統參數整定表

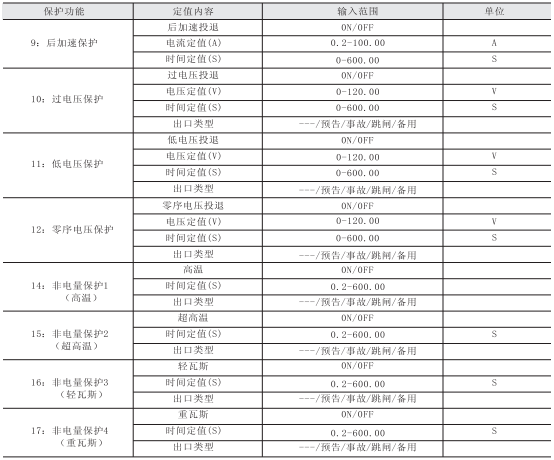

B.1保護定值整定表

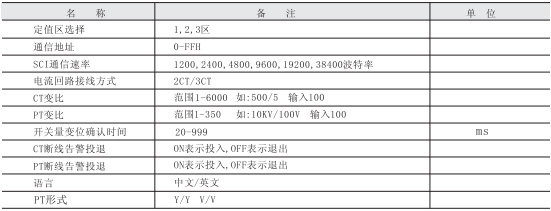

B.2裝置參數整定表

500保護

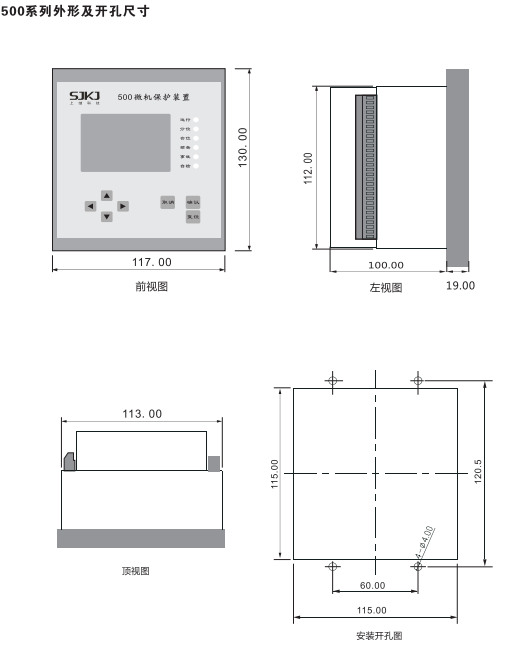

500系列微機保護裝置產品尺寸
