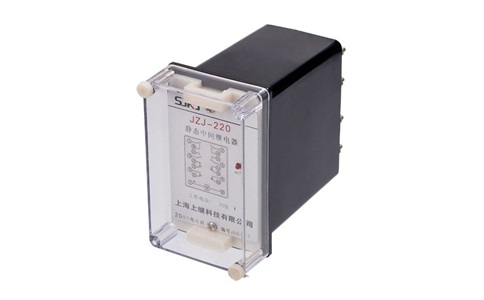

JZY-200系列靜態電壓中間繼電器

JZY -200系列靜態電壓中間繼電器，用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。

主要特點

a.該產品采用集成電路原理構成，克服了電磁繼電器的觸點調節困難問題，而且其可靠性高，具有良好的抗振性，并可節約大量的原材料，減少了工作量，在一定程度上降低了勞動強度。

b.產品采用All.JK-1結構殼體，便于現場安裝。

JZY -200系列靜態電壓中間繼電器

產品結構及原理

結構形式

產品采用A11、JK- 1兩種殼體。A1l 殼體包括A1lK 嵌人式安裝，A1IP拼塊嵌人式安裝，A1lH 凸出安裝后接線和A11Q 凸出安裝前接線四種結構形式; JK-1有凸出式安裝后接線和凸出式安裝前接線可供選擇。前蓋為透明有機玻璃，取下殼蓋，可方便地改變整定值; 拔出機芯，可方便地進行維修。

原理

該產品為電壓動作型靜態繼電器，由電子元件和瞬動繼電器組成。它經過整流、濾波、穩壓、比較等電路給出口電路提供一個穩定的驅動電壓，驅動繼電器可靠動作。繼電器動作后，信號指示燈亮。

技術參數

額定參數

額定電壓: (交直流) 220V、110V; (直流) 48V; (交流) 380V。

動作值與返回值

直流動作電壓不大于70%額定值，交流動作電壓不大于80%額定值(對于額定電壓為48V的產品其動作值不大于85%)，返回電壓不小于5%額定值。

功率消耗

在交流額定電壓(除380V) 產品的功耗不大于6VA,在直流額定電壓產品消耗的最大功柜個大于6W。額定電壓為交流380V時最大消耗功耗不大于7.5VA。

熱性能要求

且對相鄰元器件不致產生

對長期通電工作的發熱元件，如電阻等，其表面溫度不應超過150C，有害的熱影響。

當周圍環境溫度為常溫時: 產品的電壓工作回路應能長期承受1.2 倍額定工作電壓。

觸點性能

a.在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W ;

b.在電壓不超過250V,電流不大于3A的交流回路(cosΦ=0.4±0.1) 中，產品輸出觸點的斷開容量為250VA ;

C.輸出觸點在上述的負荷條件下，其電壽命為5*10³次。主觸點長期允許通過的電流為5A。機械壽命產品的輸出觸點不接負荷，應能可靠地動作及返回1*10⁴次。

絕緣電阻不小于300MΩ。

介質強度: 2kV (有效值)、50Hz,歷時1min。

沖擊電壓為5kV。

訂貨須知

訂貨時請指明產品的名稱型號、安裝方式、額定電壓類型及大小。
