時刻繼電器的類型與構造原理
時刻繼電器是一種在繼電器招引線圈通電或斷電之后，其觸頭經過必定延時后才動作的繼電器。
時刻繼電器分為通電延時與斷電延時兩種類型。
當招引線圈通電后，推延一段時刻后觸頭動作，而當招引線圈一旦斷電，觸頭則瞬時動作，這稱為通電延時型時刻繼電器；
相反，當招引線圈斷電后，推延一段時刻觸頭動作，而當招引線圈一旦通電，觸頭則瞬時動作，這稱為斷電延時型時刻繼電器。
時刻繼電器的構造原理

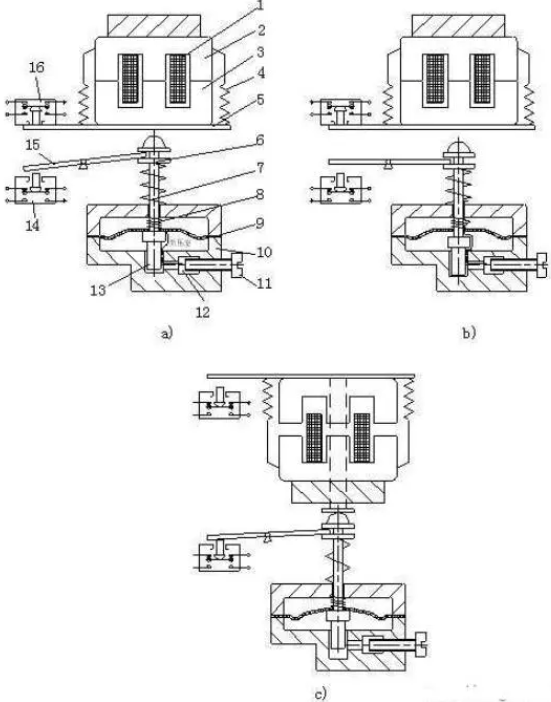

空氣阻尼式通電延時型時刻繼電器構造
空氣阻尼式通電延時型時刻繼電器構造示意圖中，當線圈1通電后，鐵芯2將銜鐵3吸合，推板5使微動開關16當即動作，而活塞桿6在塔形繃簧7作用下將股動活塞13及橡皮膜9向上移動。
由于橡皮膜下氣室空氣須經進氣孔12緩慢抵償，因而橡皮膜下氣室短期內構成負壓，致使活塞桿不能活絡上移發作延時，活塞桿緩慢升到最上端時才調經過杠桿15牽動微動開關14，延不時刻長短取決于進氣孔12的巨細，可經過螺桿11調度。
圖b）是斷電不延時作業原理。當線圈1斷電時，銜鐵3在復位繃簧4作用下將活塞13推至最下端時的狀況。
由于橡皮膜下氣室內的空氣經過可經過活塞桿6與橡皮膜之間的空位須利進入上氣室，上下氣室間不構成負壓，因而微動開關14與16都活絡復位。
圖c）是將電磁組織倒置設備構成斷電延時型時刻繼電器暗示圖。斷電時微動開關15將在延時后牽動。

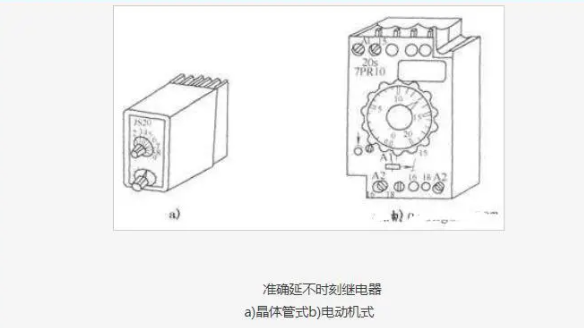

準確延不時刻繼電器
空氣阻尼式時刻繼電器延時精度較低，不能準確設定延不時刻，延時精度央求較高的電氣操控線路中不宜選用。
相比之下，晶體管式和電動機式時刻繼電器能準確設定延不時刻。
新式電子式時刻繼電用具有體積小、延時精度高、延時可調方案大、調度便當、壽數長等利益，其內部延時電路則選用晶體管構成，可運用于延時精度央求高的電氣操控線路中。
電動機式時刻繼電器由永磁式同步電動機、電磁聚散器、減速齒輪組、斷電回想桿及股動延時觸頭動作的延時滑板、股動瞬時觸頭動作的瞬時滑板、凸輪等構成，內部構造較為凌亂。

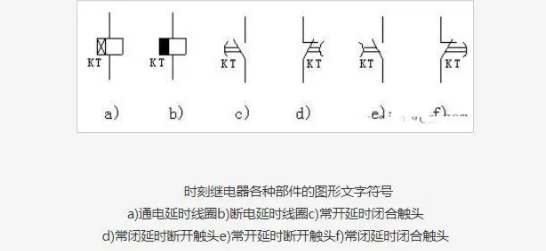

時刻繼電器圖形文字符號
時刻繼電器圖形文字符號見圖，各種延時觸頭的動作方向老是指向觸頭上圓弧圖形的圓心。
在挑選時刻繼電器時，首要思考的是其延時方案、延時類型、延時精度以及作業條件等因素。
在確定使用場景和壽命的同時，也要注意繼電器的維護和保養方法。結合自身需求，你可以參考繼電器資緣網上的選型指南和推薦榜單，選擇適合的繼電器品牌和型號。
在繼電器資緣網上，你可以輕松獲取繼電器相關的資訊、選型、交易、云展、供應鏈等信息服務。
