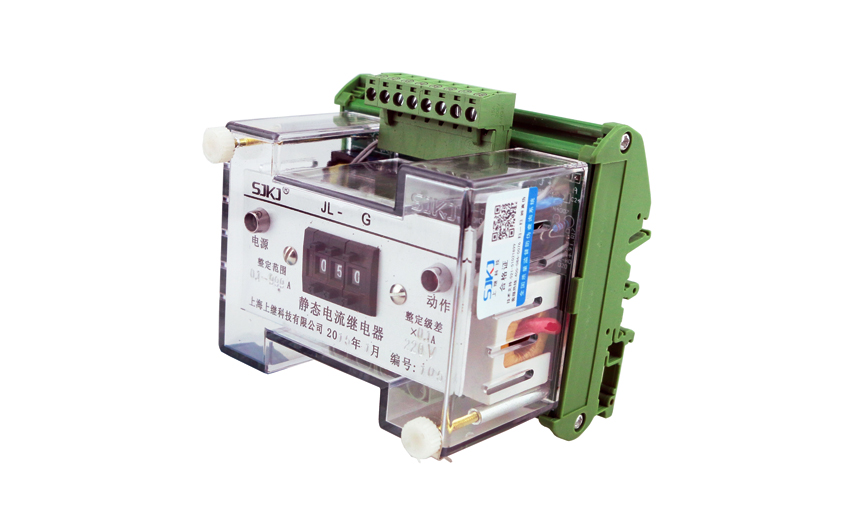

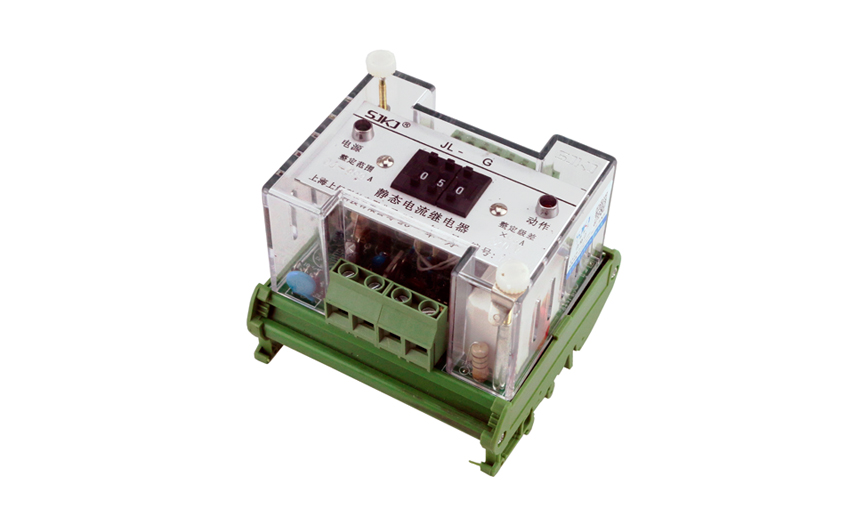

JL-G端子排靜態電流繼電器概述

JL-G端子排靜態電流繼電器(以下簡稱本繼電器)用于電動機、發電機、變壓器和輸電線路中，作為電力系統交流回路的過電流保護、欠電流保護或過負荷、短路的啟動元件,給出報警信號或切除故障。

JL-G端子排靜態電流繼電器型號分類及含義

JL-G端子排靜態電流繼電器產品特點

本系列繼電器為集成電路靜態型繼電器; 采用進口集成電路進行運算和比較; 數碼整定,用三位撥碼開關整定電流值，整定范圍寬， 級差小，整定方便又直觀; 精度高誤差小、無需校驗、 動作速度快、返回系數高、功耗低輔助電源采用開關電源變換, 交直流通用, 工作電壓范圍大,接線簡單,可以卡在 35mm 標準導軌上,安裝方便體積小的特點。

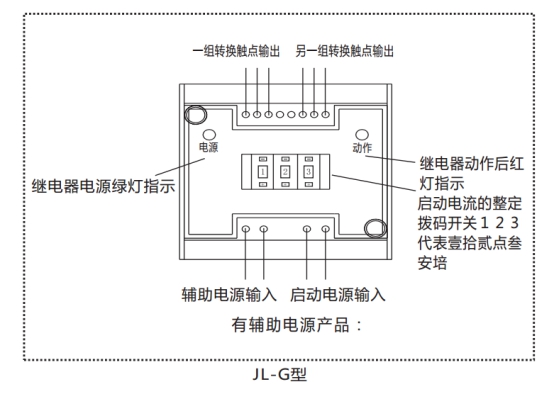

JL-G端子排靜態電流繼電器使用方法

JL-G端子排靜態電流繼電器技術條件

1、電流整定范圍: 0.1～99.9A，整定級差: 0.1A; 0.02～9.99A，整定級差: 0.01A；

2、返回系數: 過流0.90～0.95，欠 流1.05～1.11

3、整定誤差: 電流整定平均誤差≤±3％，平均誤差=( 5次測量平均值-整定值)/整定值×100%

4、功率消耗: 輔助電源≤5VA；啟動電源≤1VA。

5、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量，絕緣電阻＞300MΩ。

6、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓,歷時1分鐘無擊穿或閃絡現象。

7、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261GB6261 <<靜態繼電器及保護裝置的電氣抗干擾試驗>>中的有關規定。

8、觸點容量，在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過2A cosφ =0.4 0. 5 6 9、觸點壽命: 電壽命10 次 ，機械壽命10 次; 10、動作時間：≤25ms(過流1.2倍整定值,欠流0.5倍整定值) 11、返回時間：≤25ms(過流0.5倍整定值,欠流1.2倍整定值) 12、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用） 觸點容量：在電壓不超過 ，電流不超過 ，時間常數為 ± 直流有感負荷電路中，斷開容量為 ；在電壓不 超過 ，電流不超過 ，功率因數為φ±1的交流電路中，斷開容量為250VA。輸出觸點在上述規定的負荷條件下， 產品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為5A。

9、觸點壽命: 電壽命105次 ，機械壽命106次;

10、動作時間：≤25ms(過流1.2倍整定值,欠流0.5倍整定值)

11、返回時間：≤25ms(過流0.5倍整定值,欠流1.2倍整定值)

12、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）

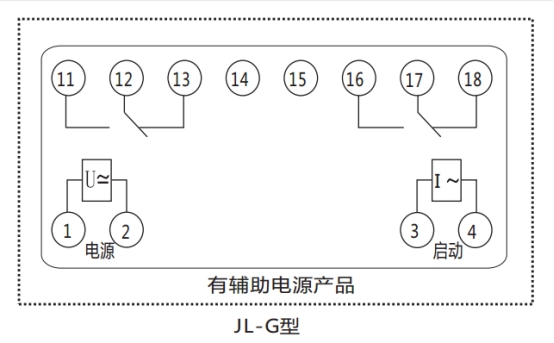

JL-G端子排靜態電流繼電器內部端子外引接線圖(正視)

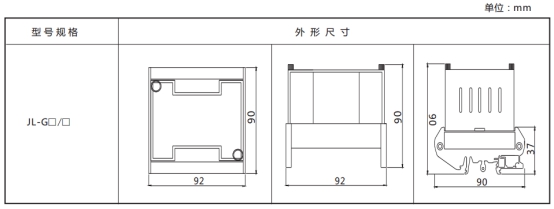

JL-G端子排靜態電流繼電器外形尺寸、開孔尺寸及端子圖
